JTSM06
3H INC.
Vantagens
Detalhes dos acessórios para portas elevatórias e deslizantes
✓ Alta durabilidade dos nossos acessórios devido à mais alta qualidade de fabricação
✓ Operação agradavelmente fácil - mesmo com folhas grandes e pesadas - elevação de cargas até 300kg com consumo reduzido em até 50%.
✓ Adequado para uso em casas passivas e de baixo consumo de energia
✓ Podem ser realizadas aberturas de passagem generosas com larguras de folha até 3300 mm e alturas de folha até 3750 mm.

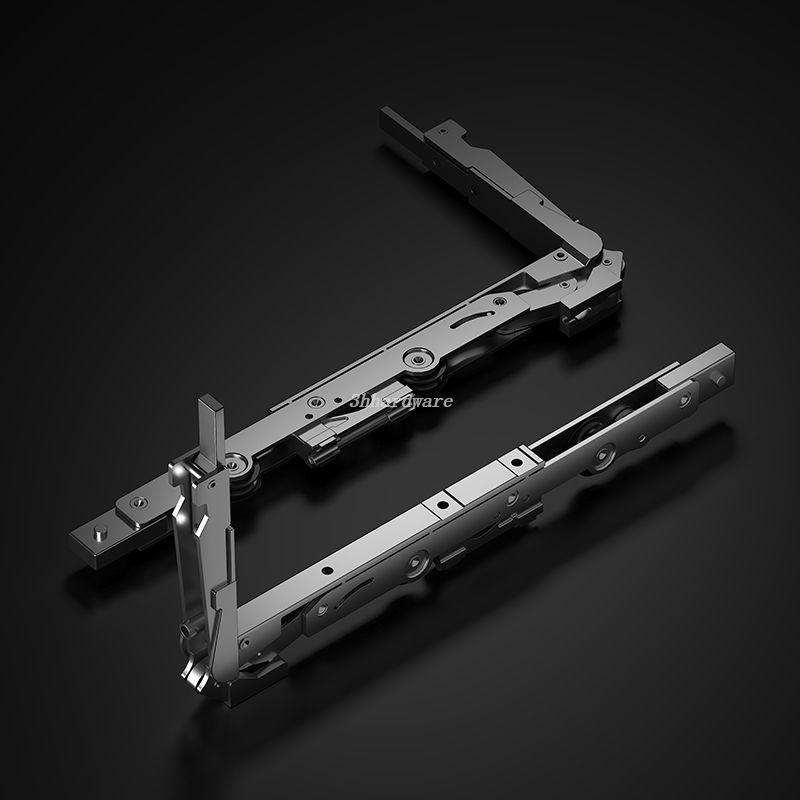

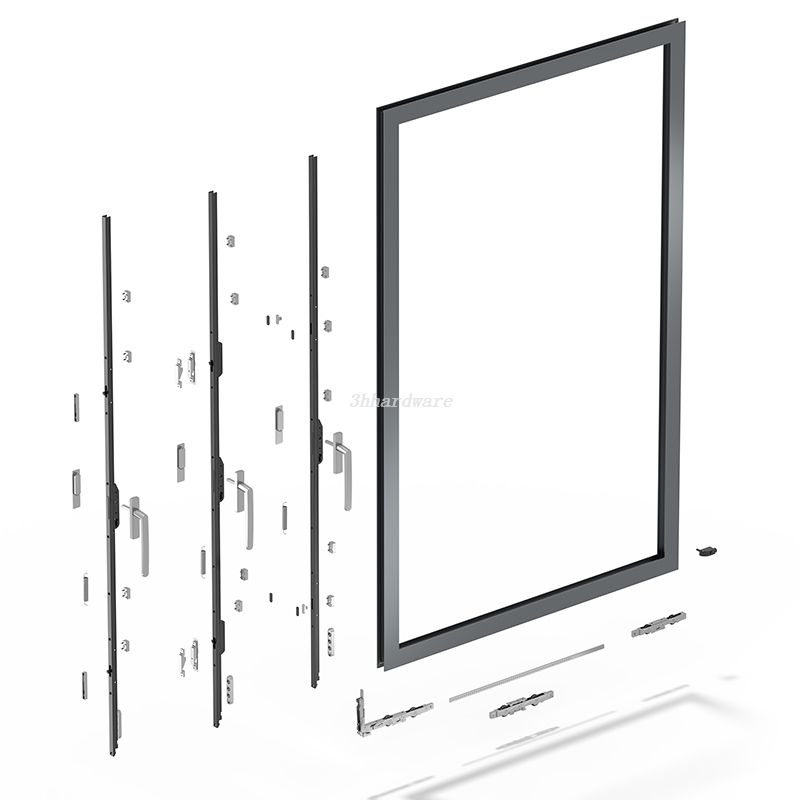

Componentes Principais
Configuração
Configuração
Item No. | JTSM06 |
Tamanho | Grooved padrão |
Aplicativo | Varanda, sala de sol, porta de partição |
Rolamento de carga | A carga máxima de rolamento de faixa única é de 300 kg |
Material | 304 Aço inoxidável, liga de alumínio |
Tratamento de superfície | Revestimento em pó |
Cor | Handles 'é personalizado, o outro é natural |
Componentes | Peças de transmissão, peças de rolo dianteiro, peças traseiras, peças afiliadas, alça, peças do rolo médio, tira de vedação de borracha |
Função | durável, confiável |
Pacote | Caixa |
Especificação
| Não. | Item No. | Item | Qty | Descrição |

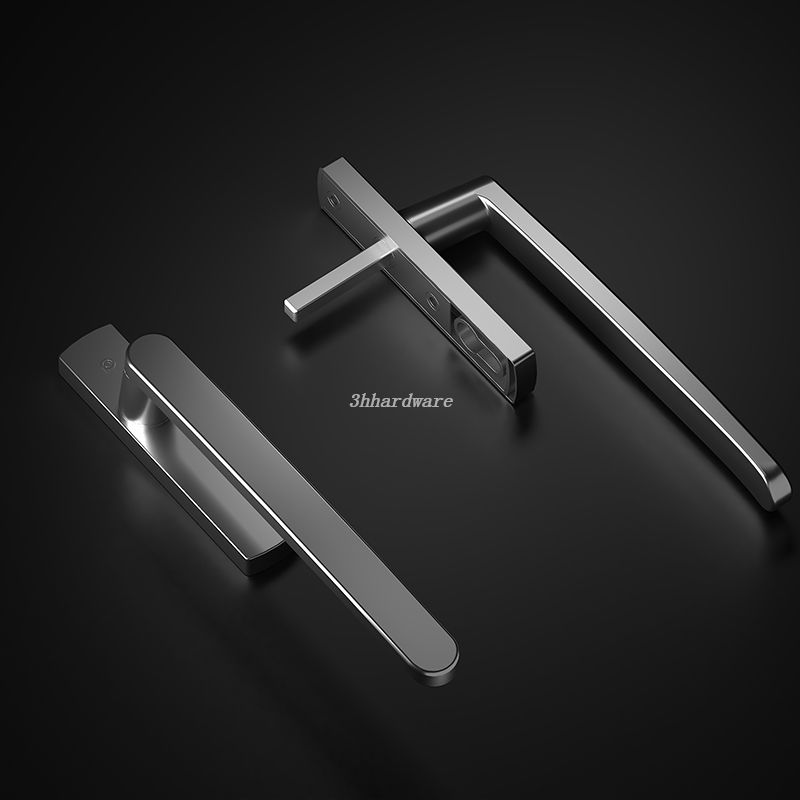

| 1 | JCZM21 | Maçaneta da porta | 1 | Liga de alumínio, pulverizando |
| 2 | JTSM06-01 | Haste de transmissão | 1 | Aço carbono, pulverização |

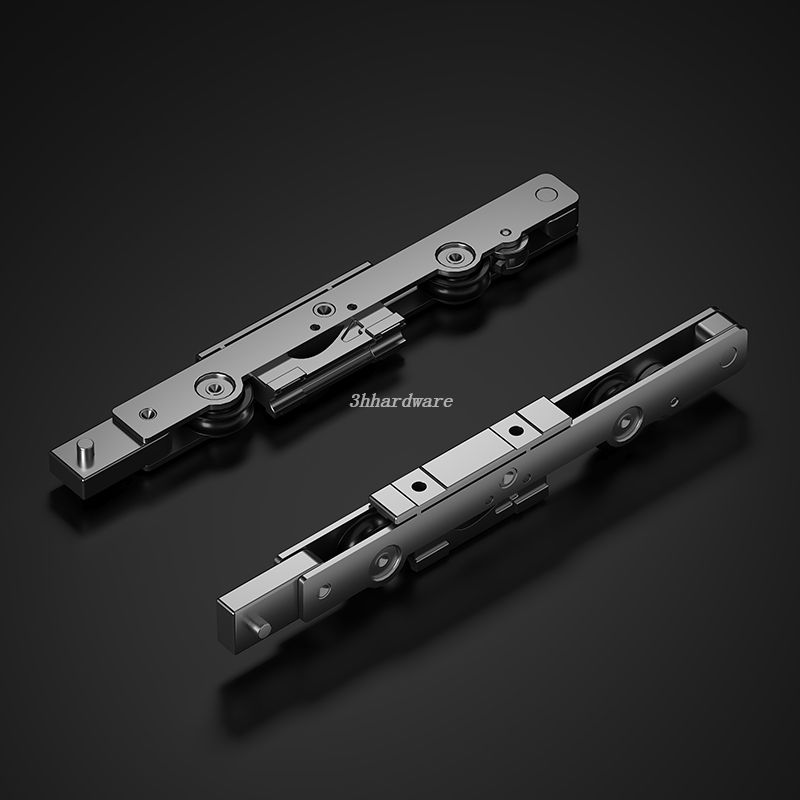

| 3 | JTSM06-02 | Rolo frontal | 1 | Liga de zinco, pulverizando |
| 4 | JTSM06-03 | Rolo traseiro | 1 | Liga de zinco, pulverizando |
| 5 | JTSM06-04 | Bloquear o assento | 2 | Aço fundido, revestimento |
| 6 | JTSM06-05 | Bloco de rolo | 4 | Nylon, natural |
| 7 | JTSM06-06 | Bloco anti-atingido | 1 | Nylon, natural |
| 8 | JTSM06-07 | Bloco de almofada curta | 8 | Liga de alumínio, natural |
| 9 | JTSM06-08 | Bloco de almofada longa | 1 | Liga de alumínio, natural |
| 10 | JTSM06-09 | Bloco de limite de rolo | 1 | Aço fundido, revestimento |
| 11 | JTSM06-10 | Eixo de conexão | 2 | Aço fundido, revestimento |
| 12 | JTSM06-11 | Biela | 1 | Aço carbono, revestimento |
| 13 | JTSM06-12 | Primavera | 1 | Aço manganês, pulverização |
| JTSM07-06 | Rolo do meio | 1 | Liga de zinco, pulverizando | |
| Jsx ** y-** t | Cilindro de bloqueio | 1 | Brass, revestimento | |
| Kit de instalação | 1 | / |
Descrição do produto
O rolamento máximo de carga é de 300 kg. Quadro esbelto, visão mais ampla. Grande faixa de abertura, bom desempenho de estação de água.
posicionamento à vontade.
Download
Download
Baixe nossa documentação técnica para acessórios de elevação e deslizamento.
Simplifique seu planejamento e produção.
Manual de instruções do produto do sistema de elevação e deslizamento JTSM06 e JTSM07
