TSM04
3H INC.
Vantagens
1. Capacidade de carga resistente de 300 kg – Suporta portas de vidro de grande formato

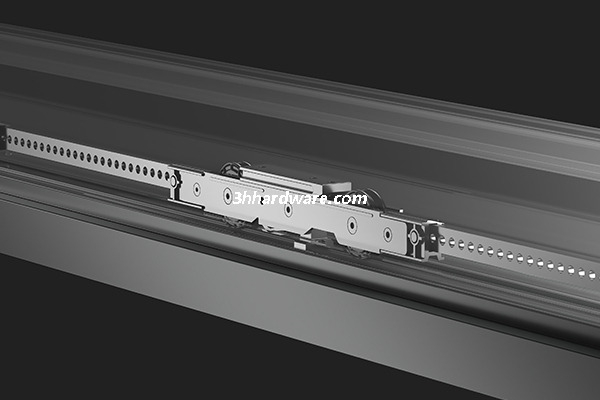

Projetado com carrinhos de rolos tandem de alta resistência, este sistema de ferragens deslizantes suporta folhas de até 300 kg. Acomoda painéis de vidro de grandes dimensões – ideal para pátios panorâmicos e montras comerciais.
Apresenta uma moldura elegante e de perfil fino que minimiza a obstrução visual. Esta estética limpa permite vistas de vidro amplas e ininterruptas – melhorando a penetração da luz natural e criando uma sensação moderna e aberta em qualquer espaço.
Projetado com uma faixa de abertura estendida que permite que a porta deslize totalmente, maximizando a largura de passagem livre. Isso proporciona acesso fácil a áreas externas, melhor ventilação e flexibilidade para mover itens grandes para dentro e para fora.

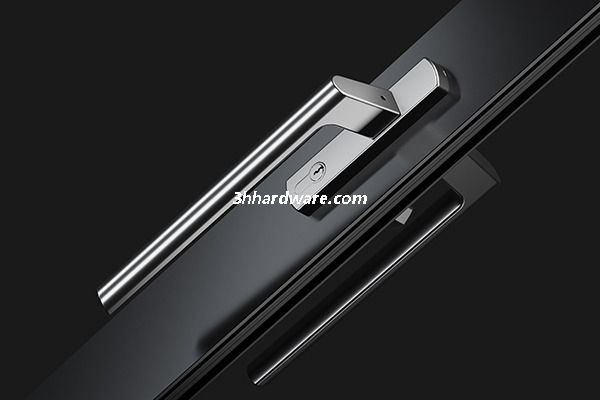

Operação intuitiva da alça: gire até 180° para um travamento seguro e abaixe até 0° para um deslizamento suave. Esta ação simples de um toque combina segurança e conveniência – feche e bloqueie com um único movimento ou abra e deslize sem esforço. O sistema também oferece capacidade de posicionamento à vontade, permitindo que a porta pare e permaneça segura em qualquer ponto ao longo do trilho.
Componentes Principais
Configuração
Item No. | TSM04 |
Tamanho | Grooved padrão |
Aplicativo | Varanda, sala de sol, porta de partição |
Rolamento de carga | A carga máxima de rolamento de faixa única é de 300 kg |
Material | 304 Aço inoxidável, liga de alumínio |
Tratamento de superfície | Revestimento em pó |
Cor | Handles 'é personalizado, o outro é natural |

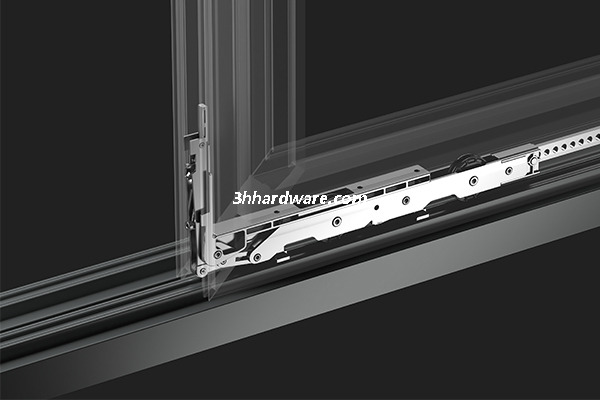

Componentes | Peças de transmissão, peças de rolo dianteiro, peças traseiras, peças afiliadas, alça, peças do rolo médio, tira de vedação de borracha |
Função | durável, confiável |
Pacote | Caixa |
Especificação

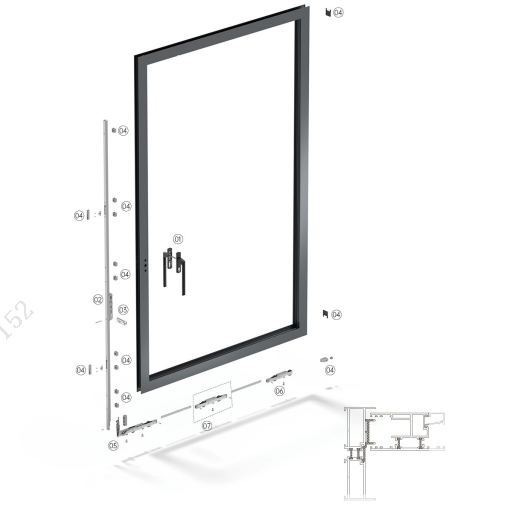

Não. | Item No. | Item | Qty | Descrição |
1 | CZ52A | Maçaneta da porta | 1 | Liga de alumínio, revestimento em pó |
2 | TSM04-24 | Dispositivo de transmissão | 1 | Liga de alumínio, oxidação |
3 | 35/45 TB | Cilindro de bloqueio | 1 | Brass, revestimento |
4 | TSM04-03 | Acessórios | 1 | / |
5 | TSM04-02 | Rolo frontal | 1 | Liga de zinco, pulverizando |
6 | TSM02-03 | Rolo traseiro | 1 | Liga de zinco, pulverizando |
7 | TSM04-06 | Rolo do meio | 1 | Liga de zinco, pulverizando |
Características
O suporte de carga máximo é de 300 kg, economiza espaço, grande faixa de abertura, flexível para substituir e manter.
Download
Download
Baixe nossa documentação técnica para ferragens para portas de correr de pátio.
Simplifique seu planejamento e produção.
