JTSM07
3H INC.
Vantagens
Detalhes dos acessórios para portas elevatórias e deslizantes
✓ Alta durabilidade dos nossos acessórios devido à mais alta qualidade de fabricação
✓ Operação agradavelmente fácil - mesmo com folhas grandes e pesadas - elevação de cargas até 600kg com consumo reduzido em até 50%.
✓ Adequado para uso em casas passivas e de baixo consumo de energia
✓ Podem ser realizadas aberturas de passagem generosas com larguras de folha até 3300 mm e alturas de folha até 3750 mm.

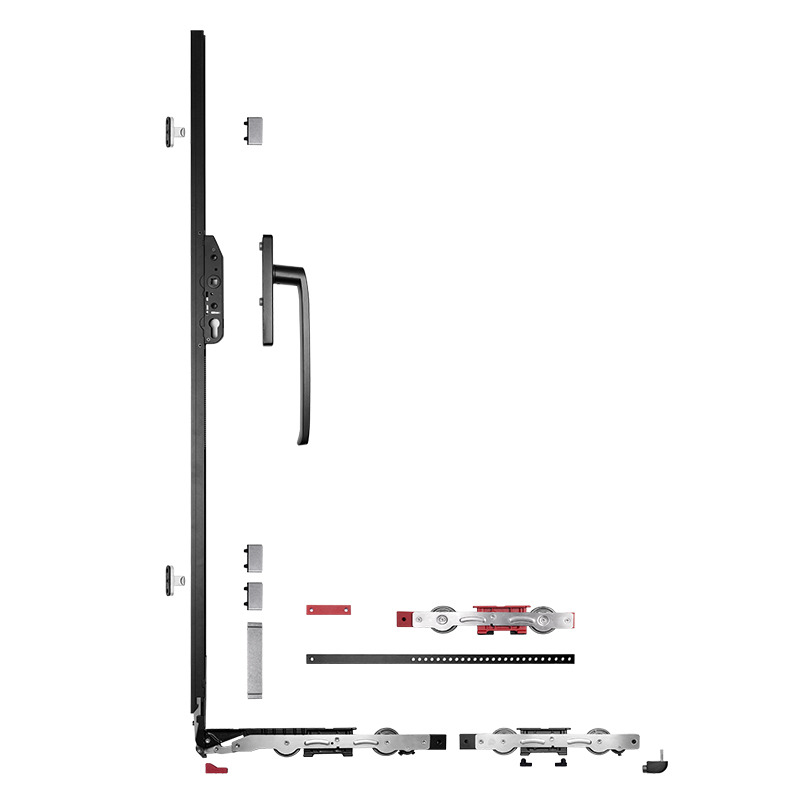

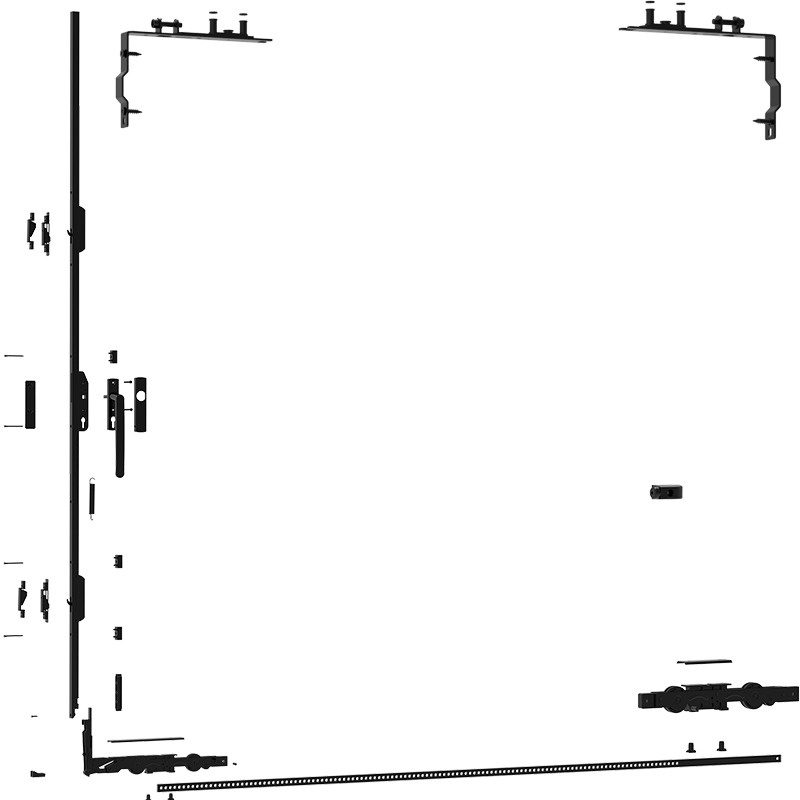

Componentes Principais
Configuração
Configuração
Modelo | Tamanho |
| JTSM07 | Grooved padrão |
| Rolamento de carga | Cor |
| A carga máxima de rolamento da folha única é de 600 kg | alça é preta, pode ser personalizada, a outra é natural |
| Material | Aplicativo |
304 Aço inoxidável, liga de alumínio | Varanda, sala de sol, porta de partição |
| Tratamento de superfície | Componentes |

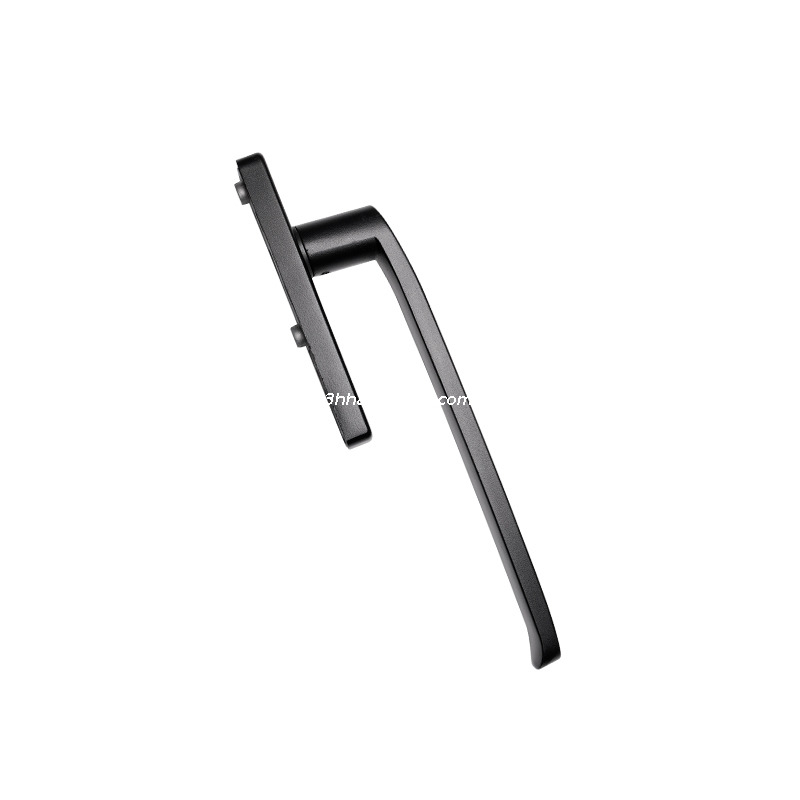

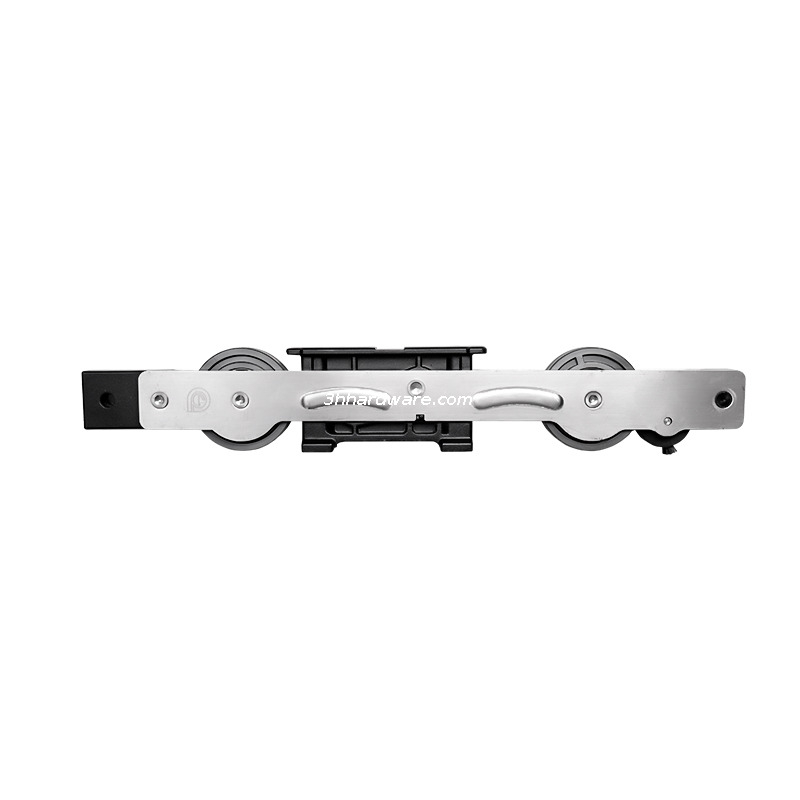

| Revestimento em pó | Alça do eixo, peças de transmissão, peças do rolo esquerdo, tapete do rolo esquerdo, bloco anti-batida, cilindro, vedação de borracha |
Observação
1. O comprimento da engrenagem e da barra de conexão pode ser personalizado, carga máxima de linha fina de 27,5 mm 300kg.

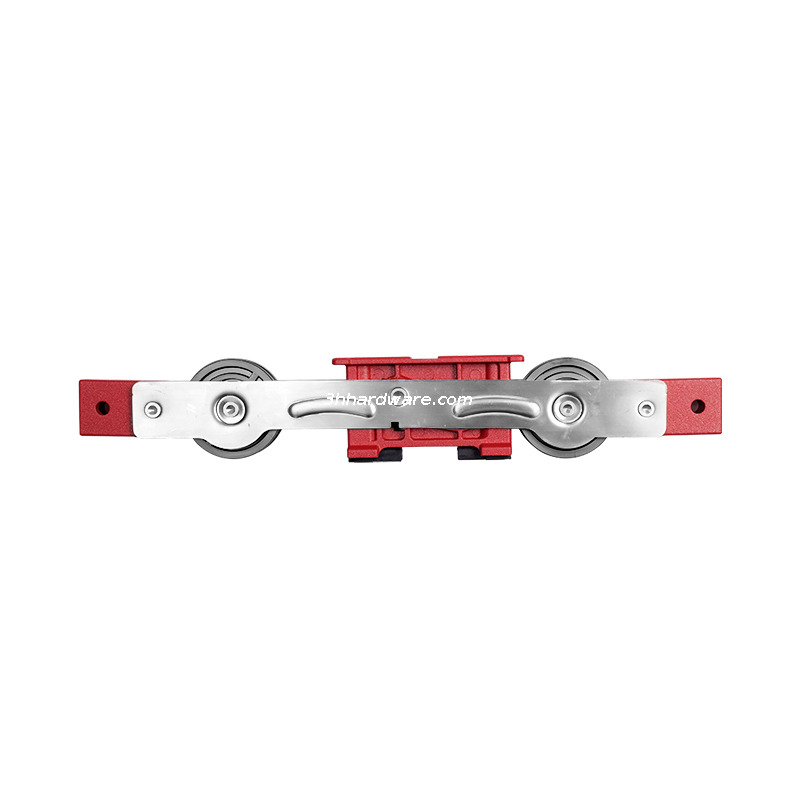

2.Quando a largura da faixa for superior a 2 m ou o peso da faixa for superior a 250 kg, adicione o rolo intermediário de linha fina de 37,5 mm, carga máxima de 600 kg.
Quando a largura da folha for superior a 2 m ou o peso da folha for superior a 350 kg, adicione o comprimento do rolo intermediário <1700 mm, 2 pontos de travamento;
1701 mm
2501 mm
Download
Download
Baixe nossa documentação técnica para acessórios de elevação e deslizamento.
Simplifique seu planejamento e produção.
Manual de instruções do produto do sistema de elevação e deslizamento JTSM06 e JTSM07
