Padrão de requisitos dimensionais de instalação do abridor de janela manual

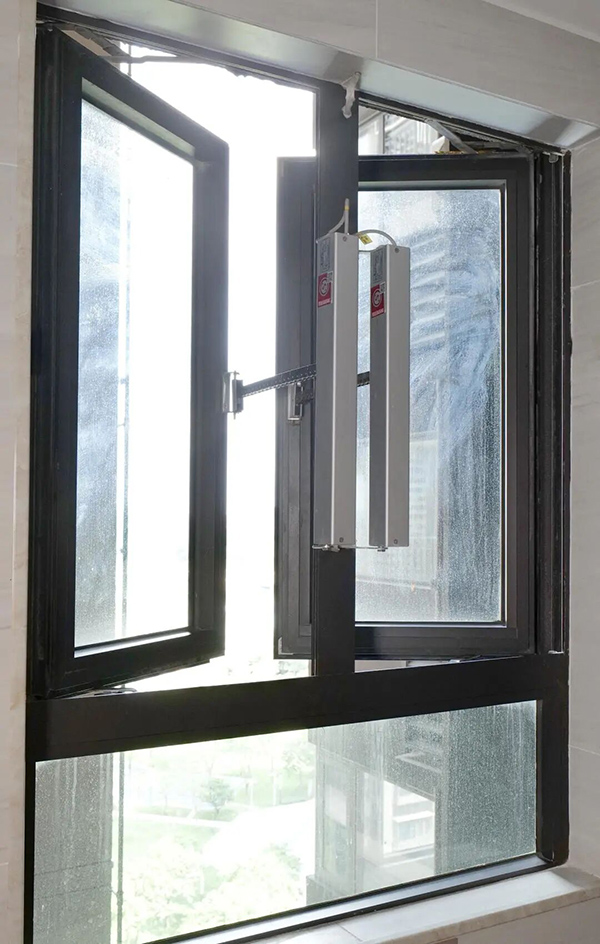

Para garantir a segurança, estabilidade, operação suave e vida útil prolongada do abridor de janela manual após a instalação, este artigo explica os requisitos dimensionais e padrões de instalação para abridores de janela manuais.

Esta norma se aplica a tipos de janelas comuns, como janelas de batente (abertura interna ou externa), janelas suspensas no topo e janelas suspensas na parte inferior. A largura recomendada da folha operável está entre 500mm e 1500mm, e a altura está entre 400mm e 1200mm. Antes da instalação, verifique se o caixilho da janela e a estrutura do caixilho estão sólidos e isentos de deformações. O erro de planicidade da superfície de instalação não deve exceder 2 mm. Certifique-se de que a capacidade de carga do abridor não seja inferior ao peso real da folha para evitar danos por sobrecarga.

I. Principais requisitos dimensionais de instalação

1. O espaçamento fixo do furo para a manivela é normalmente de 80 mm, 100 mm ou 120 mm. Selecione o espaçamento de furo correspondente de acordo com o modelo do produto.

2.O diâmetro dos furos de fixação não deve ser inferior a 6 mm. Recomenda-se o uso de parafusos de expansão M6 ou parafusos autoatarraxantes para garantir uma instalação segura.

3. O comprimento efetivo da haste de transmissão deve ser 50 mm a 80 mm maior que o curso máximo de abertura da folha para permitir espaço de ajuste e evitar congestionamentos operacionais.

4.Altura de instalação recomendada para manivela: 1,2m a 1,5m acima do piso para ambientes residenciais; 1,4m a 1,6m acima do piso para espaços públicos, para facilitar a operação por pessoas de diferentes alturas.

II. Outros requisitos de autorização de instalação

1. A distância entre a borda externa da carcaça da manivela e a borda da moldura da janela não deve ser inferior a 30 mm.

2.A distância entre a haste de transmissão e a borda do vidro não deve ser inferior a 20 mm para evitar atrito ou contato com o vidro.

3. O erro de coaxialidade entre a haste de transmissão e o eixo de conexão do abridor deve ser inferior a 1 mm.

4. O desvio de alinhamento entre a dobradiça e o orifício de montagem da haste de transmissão não deve exceder 2 mm para garantir a transmissão sincronizada.

III. Padrões de aceitação de instalação

1. O desvio permitido para as dimensões gerais de instalação é de ± 3 mm, e o desvio para posições de furos fixos não deve exceder ± 1 mm.

2. Durante a aceitação, use uma fita métrica para verificar as dimensões principais e um nível para garantir que a manivela esteja instalada horizontalmente.

3.Simule a abertura e o fechamento da janela pelo menos 10 vezes para verificar se há algum emperramento, ruídos incomuns ou problemas de retorno.

4. Somente se todos os requisitos acima forem atendidos a instalação poderá ser considerada qualificada.

Finalmente, se você precisar adquirir abridores de janela manuais confiáveis, você pode considerar o 3H Hardware. As especificações de seus produtos são abrangentes, as orientações de instalação são claras e eles apresentam bom desempenho em termos de durabilidade e operação suave, tornando-os adequados tanto para decoração de casa quanto para aplicações de engenharia.
