ZDMQ01
3H INC.
Vantagens
Detalhes das ferragens das portas duplas
✓ Construção em liga durável
Fabricado em liga de alumínio de alta resistência com tratamento anticorrosivo, garantindo desempenho duradouro em ambientes internos residenciais e comerciais.
Dobradiças e trilhos projetados com precisão proporcionam operação silenciosa e sem atrito, melhorando o conforto do usuário em escritórios, hotéis e espaços residenciais.
Ideal para divisórias e divisórias, o sistema permite que as portas se dobrem de forma compacta, maximizando a área útil sem comprometer a acessibilidade.
Adequado para vários ambientes internos – incluindo estudos domésticos, salas de reuniões, lojas de varejo e estandes de exposição – adaptando-se a diversas necessidades de layout.
✓ Kit Completo para Fácil Instalação
Inclui todas as dobradiças, puxadores, parafusos e guias necessários, simplificando a montagem e reduzindo o tempo de instalação, atendendo aos padrões internacionais de qualidade.
Componentes Principais
Configuração
Configuração
Modelo | Tamanho |
| ZDMQ01 | Grooved padrão |
| Rolamento de carga | Cor |
| A carga máxima do rolamento é de 80 kg | alça é preta, pode ser personalizada, a outra é natural |
| Material | Aplicativo |
304 Aço inoxidável, liga de alumínio | Varanda, sala de sol, porta de partição |
| Tratamento de superfície | Componentes |
| Revestimento em pó | Maçaneta da porta, conjunto do rolo, conjunto da dobradiça, caixa de bloqueio, parafuso nivelado, corpo da fechadura, cilindro da fechadura, placa da fechadura, bloco de amortecimento. |
Especificação

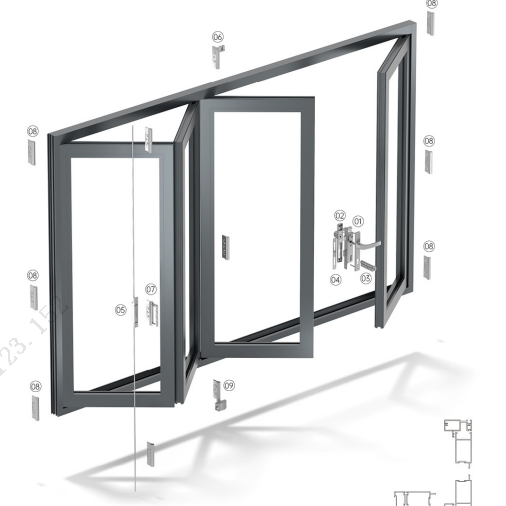

Não. | Item No. | Item | Qty | Descrição |

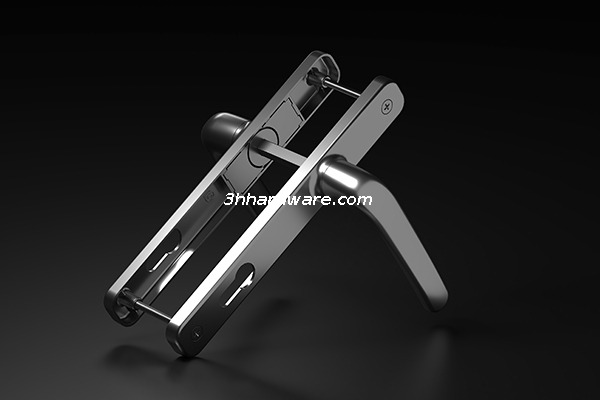

1 | CZM20A | Maçaneta da porta | 1 | Liga de alumínio, revestimento em pó |
2 | CZM20 | Maçaneta da porta | 1 | Liga de alumínio, revestimento em pó |
3 | 3585D | Corpo de trava | 1 | 304 SS, natural |
4 | 35/35A | Cilindro de bloqueio | 1 | Brass, revestimento |
5 | CZMK02 | Lock Filele | 1 | 304 SS, natural |
6 | CX06 | Parafuso de descarga | 2 | Liga de zinco, revestimento |

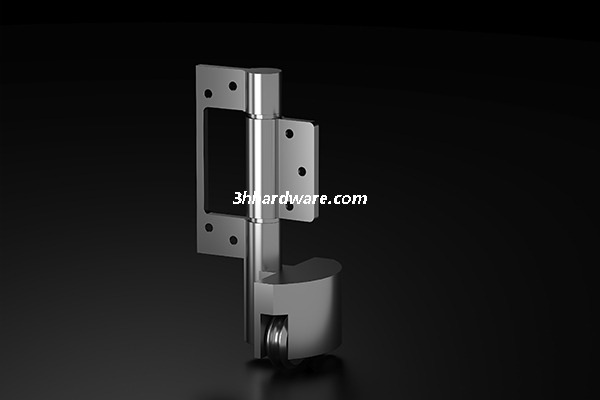

7 | ZDMQ01-S00 | Conjunto da dobradiça superior | 1 | Liga de alumínio, revestimento em pó |
8 | ZDMQ01-Z00 | Conjunto da dobradiça média | 1 | Liga de alumínio, revestimento em pó |

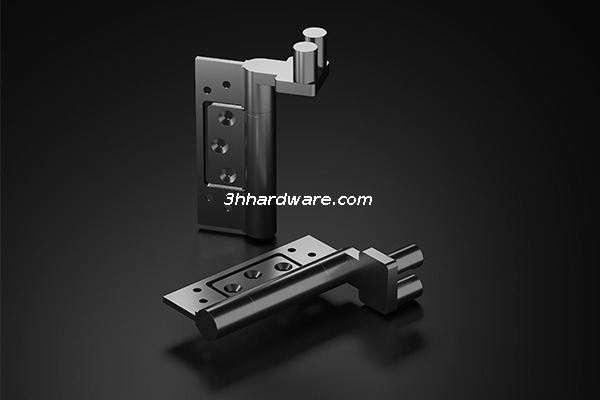

9 | ZDMQ01-00 | Conjunto da dobradiça | 9 | Liga de alumínio, revestimento em pó |
10 | ZDMQ01-X00 | Conjunto da dobradiça inferior | 1 | Liga de alumínio, revestimento em pó |
Observação
1.Aplicável a varandas, shoppings. Grande área de abertura.
2. Rolamento de trilho de guindaste oculto, flexível e leve, fácil de limpar e manter.
3. A largura máxima da porta de sinal é de 800 mm, altura máxima de 2.400 mm, ventilador único de rolamento máximo é de 80 kg.
4. O comprimento do parafuso nivelado deve depender da altura da porta e das demandas de uso.
Operando a maçaneta da porta giratória fixa do lado direito para controlar a abertura e fechamento da folha da porta. Operando a maçaneta e trava na porta dobrável do lado esquerdo para controlar a folha da porta dobrável.
Download
Download
Baixe nossa documentação técnica para ferragens para portas duplas.
Simplifique seu planejamento e produção.
