Hardware de janela de inclinação e giro UPVC
3H INC.
Vantagens
1.Fácil instalação, ajustável para tolerâncias
O sistema suporta ajuste no local, reduzindo efetivamente os problemas de alinhamento causados pelas tolerâncias de instalação e diminuindo as taxas de retrabalho.
2. Alta capacidade de carga e suporte estável
Os componentes principais de suporte de carga são feitos usando um processo de forjamento de peça única espessado, suportando uma carga máxima de até 100 kg e adequados para folhas extra largas (800–1500 mm).
3. Estrutura 3D ajustável
Suporta ajuste vertical, horizontal e de inclinação em três direções. A estrutura de suporte de articulação multieixo melhora o desempenho geral de suporte de carga.
4. Design de dobradiça oculta
As dobradiças ficam totalmente ocultas dentro da câmara do perfil, proporcionando uma aparência limpa e minimalista e melhorando a estética geral.
5. Design de segurança anti-operação incorreta
Equipado com um dispositivo anti-operação incorreta e ataque anti-operação incorreta como padrão, evita a mudança acidental do modo de inclinação para o modo de giro e evita perigos causados pela rotação inesperada da folha.
Componentes Principais
Configuração
Configuração
Não. | 9 Série Item No. | 13 Série Item No. | nome | Qty | Descrição | ||

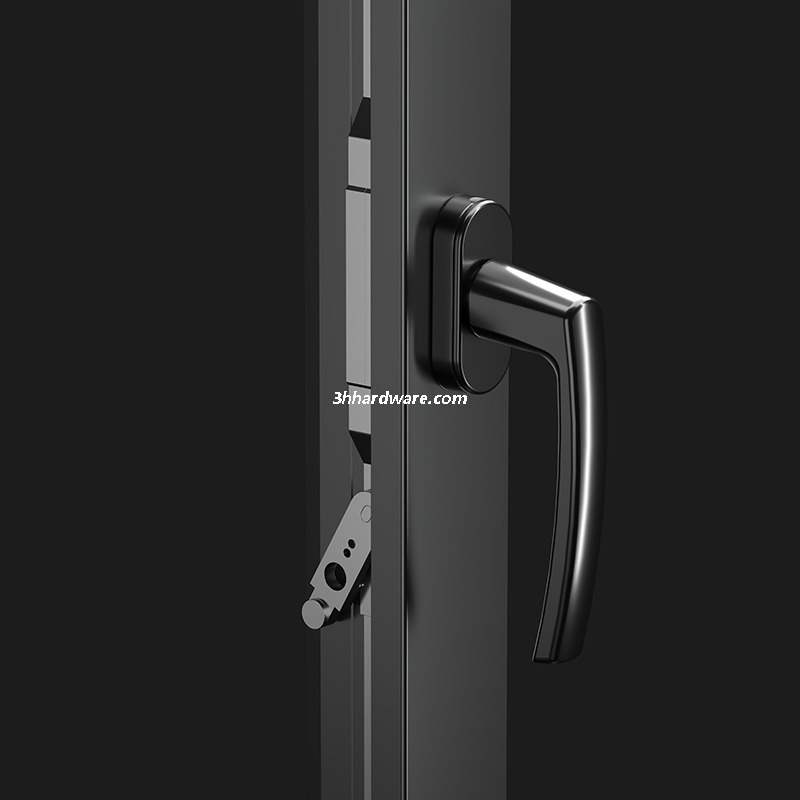

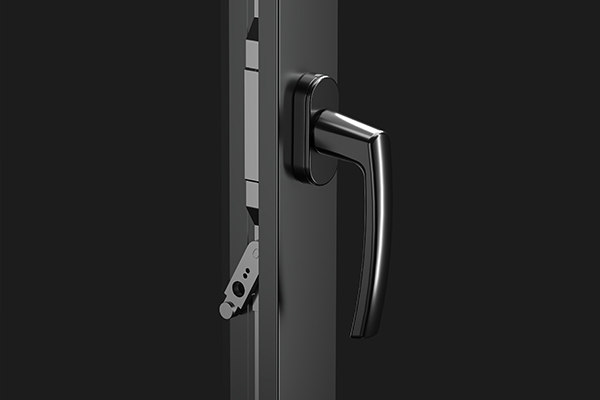

1 | PCZ26 | PCZ26 | Cabo de janela | 1 | mais opções estão disponíveis | ||
2 | PX.CQ1006 | PXS01 | PX.CQ1006 | PXS02 | 7.5 Haste de transmissão (600 mm) | 1 | para altura de caixilho 600-900mm |
PX.CQ1008 | PX.CQ1008 | 7.5 Haste de transmissão (800 mm) | - | para altura de caixilho 700-1100mm | |||
PX.CQ1010 | PX.CQ1010 | 7.5 Haste de transmissão (1000 mm) | - | para altura de caixilho 900-1300mm | |||
PX.CQ1012 | PX.CQ1012 | 7.5 Haste de transmissão (1200 mm) | - | para altura do caixilho 1100-1500mm | |||
PX.CQ1014 | PX.CQ1014 | 7.5 Haste de transmissão (1400 mm) | - | para altura do caixilho 1300-1700mm | |||
3 | PX. ZJQ01 | PX. ZJQ01 | Dispositivo de canto | 1 | Aço carbono, zincagem | ||
4 | PX. FC01 | PX. FC01 | Plug-in de reviravolta | 1 | Aço carbono, zincagem | ||
5 | PX. X9-500L/R | PX. X13-500L/R | Componente de inclinação (360 mm) | 1 | para largura de faixa 401-510mm | ||
PX.X9-750L/R | PX.X13-750L/R | Componente de inclinação (610 mm) | - | para largura de faixa 511-750mm | |||
PX. X9-860L/R | PX. X13-860L/R | Componente de inclinação (840 mm) | - | para largura de faixa 751-1000mm | |||

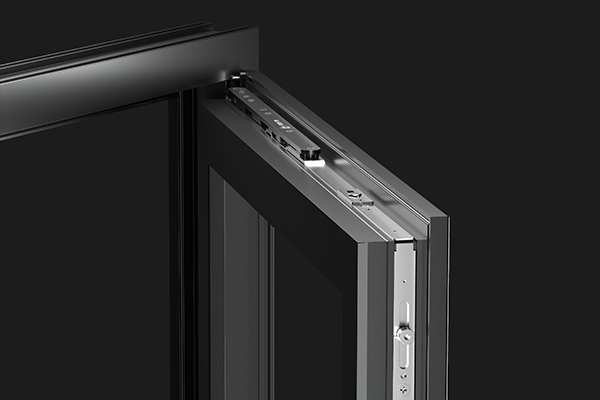

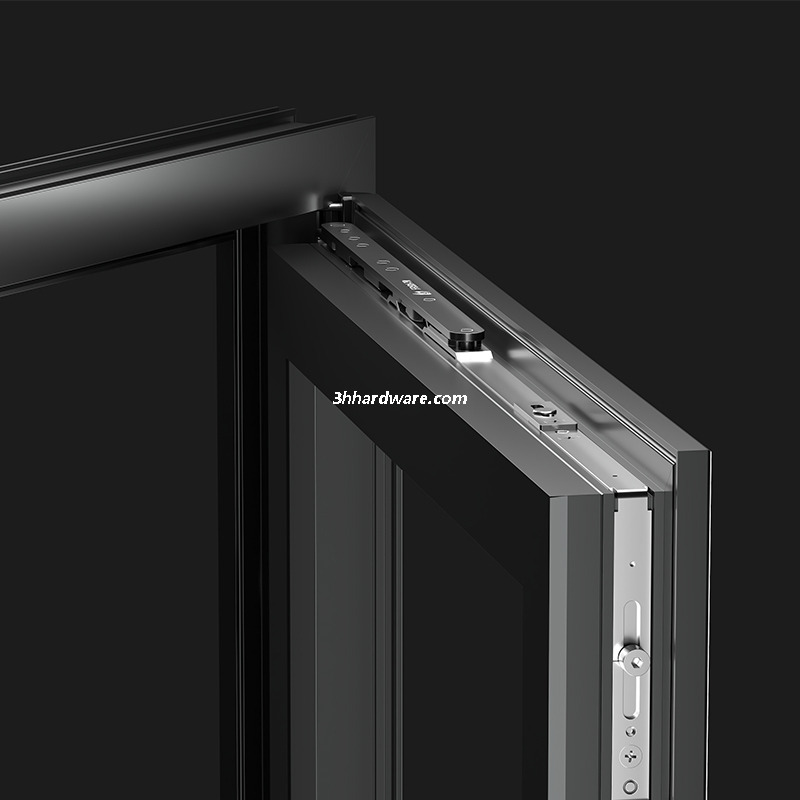

6 | PX. JCS | PX. JMS | Dobradiça superior | 1 | Aço carbono, zincagem | ||

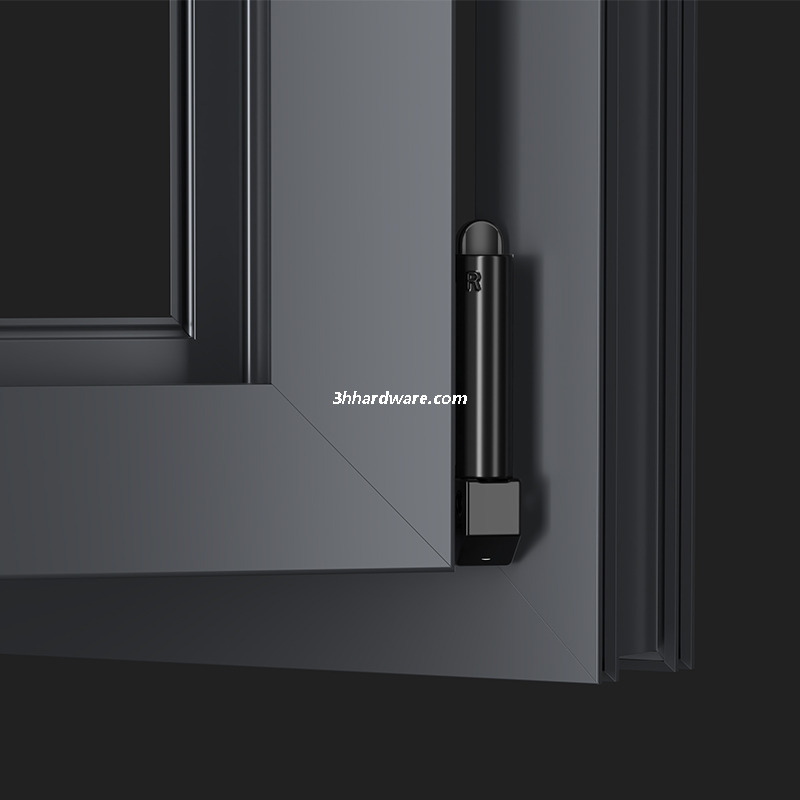

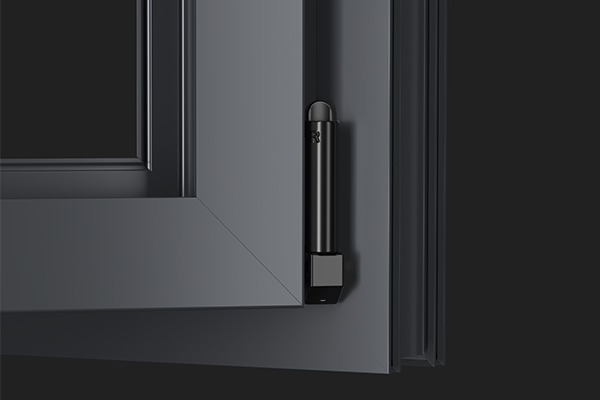

7 | PX. JCX | PX. JMX | Dobradiça inferior | 1 | Aço carbono, zincagem | ||
8 | PX.FW01 | PX.FW01 | Dispositivo anti-erro | 1 | Aço carbono, zincagem | ||
9 | PX. WZS09 | PX. WZS13 | Suporte para dispositivo anti-erro | 1 | Aço carbono, zincagem | ||
10 | PX. Lei Federal 9 | PX. Lei Federal 13 | Suporte de reviravolta | 1 | Aço carbono, zincagem | ||
11 | PX. SZ9 | PX. SZ13 | Bloquear o assento | 1 | Aço carbono, zincagem | ||
- | PX.LG01-215 | Opção de altura de folha de 300-600 mm | Biela (215mm) | 1 | adicione se precisar de melhor estanqueidade | ||
PX.LG01-530 | Opção de altura de folha de 600-1100 mm | Biela (530mm) | 1 | ||||
PX.LG01-730 | Opção de altura de folha de 1100-1600 mm | Biela (730mm) | 1 | ||||
- | PDE B | comprimento diferente para opção | Estadia do limitador | 1 | 304SS | ||
- | PX.CQ15 | para opção de perfil de faixa maior | 15 Haste de transmissão (opcional) | 1 | Aço carbono, zincagem | ||
- | PX.ZJQ01A | opção para em vez dos itens 4 e 10 | Dispositivo de canto (opcional) | 1 | Aço carbono, zincagem | ||
- | PJCX03B | opção para em vez do item 7 | Dobradiça inferior (opcional) | 1 | Aço carbono, zincagem | ||
Adaptação do produto
Adequado para perfis de janelas de batente em forma de U, PXS01 para perfis da série 9, PXS02 para perfis da série 13.
Características
Fácil instalação e operação conveniente. Pode ser ajustável para reduzir efetivamente o erro de instalação.
Vários comprimentos dos dispositivos de transmissão e peças suspensas na parte inferior podem ser opcionais.
Instruções
A alça é travada em 0 graus, 90 graus para o estado aberto internamente, 180 graus para o estado de inclinação para dentro.
