CZDM03
3H INC.
Descrição do produto
| Marca: 3h | |
| Largura máxima de faixa: 800mm | |
| Altura máxima da faixa: 2400 mm | |
| Rolamento de carga máxima: 120 kg | |
| Adaptação do produto Padrão ： GB/T8478-2008 Portas e janelas de liga de alumínio de alumínio | |
| Pacote: 1 definido em uma caixa interna, 5 caixas por pacote | |
| Aplicação: Padrão Europeu portas de abertura externa | |

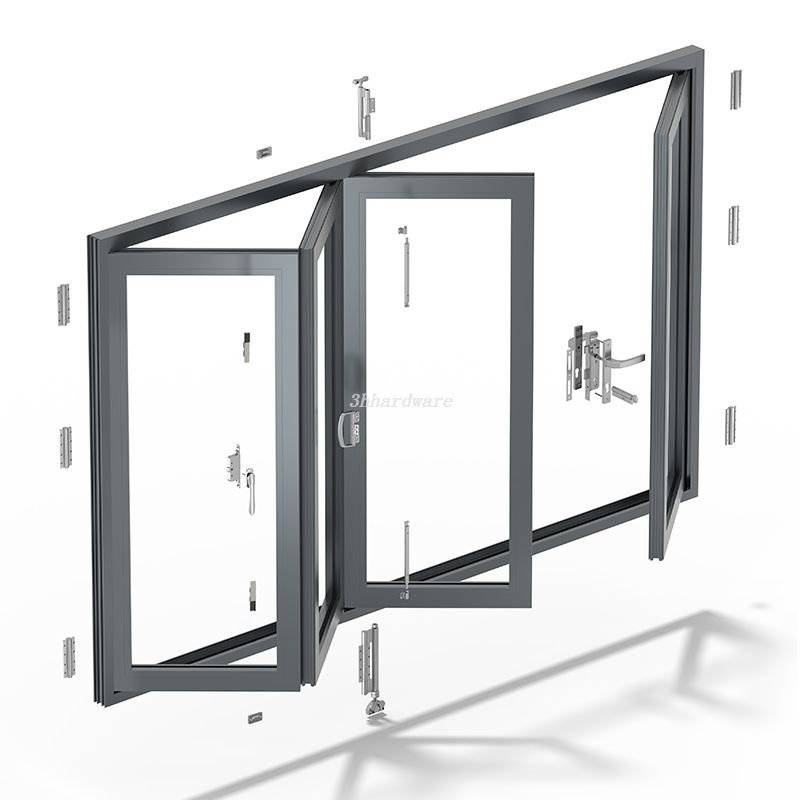

Especificação
<
| Não. | Item No. | Item | Qty | Descrição |
| 1 | CZM20A | Maçaneta da porta | 1 | Liga de alumínio, revestimento em pó |
| 2 | CZM20 | Maçaneta da porta | 1 | Liga de alumínio, revestimento em pó |

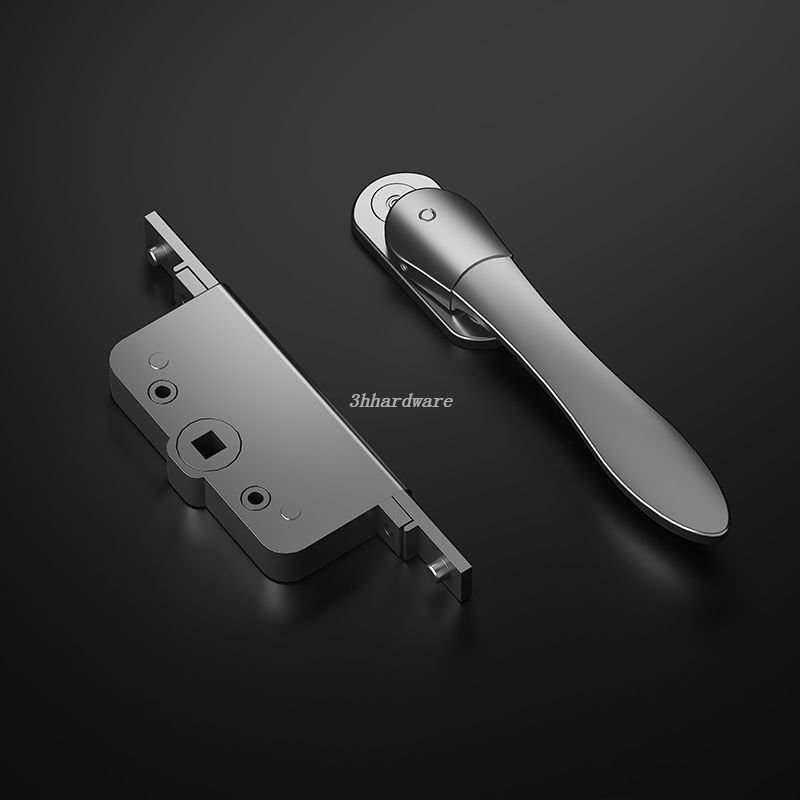

| 3 | 3085D | Corpo de trava | 1 | 304 SS, natural |
| 4 | 45/45A | Cilindro de bloqueio | 1 | Brass, revestimento |
| 5 | CZMK37 | Lock Filele | 1 | 304 SS, natural |
| 6 | MX09 | Parafuso de descarga | 2 | Liga de zinco, revestimento |
| 7 | CZ57 | Maçaneta da porta | 1 | Liga de alumínio, revestimento em pó |
| 8 | WZDM03-08 | Caixa de bloqueio | 1 | Liga de zinco, revestimento |
| 9 | WZDM03-09 | Parafuso de descarga | 2 | Liga de zinco, revestimento em pó |

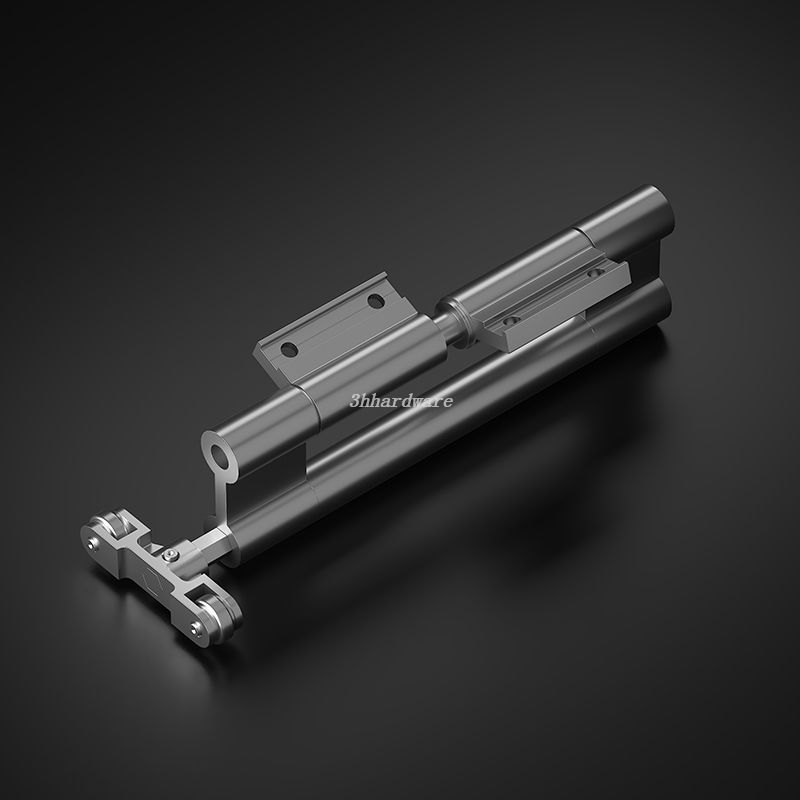

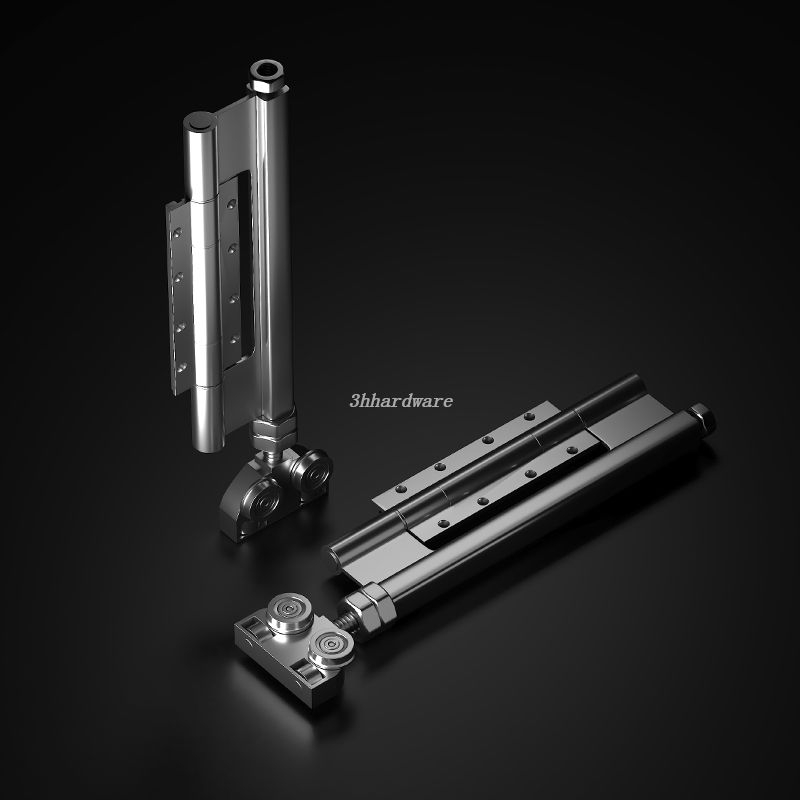

| 10 | WZDM03-01 | Conjunto da dobradiça superior | 1 | Liga de alumínio, revestimento em pó |
| 11 | WZDM03-06 | Conjunto da dobradiça média | 1 | Liga de alumínio, revestimento em pó |
| 12 | WZDM03-07 | Conjunto da dobradiça | 9 | Liga de alumínio, revestimento em pó |
| 13 | WZDM03-03 | Conjunto da dobradiça inferior | 1 | Liga de alumínio, revestimento em pó |
Descrição do produto
Instruções
Operando a maçaneta da porta na porta do balanço do lado direito para controlar a abertura e o fechamento da faixa da porta.
Operando a alça e descarga para o parafuso no lado esquerdo da porta dobrável para controlar a faixa da porta dobrável.
Cenários de aplicação
Visão da cena precisa. Adequado para varandas, vilas, portas de partição interior, etc.
